在對電網、UPS、開關電源、整流器、變頻器、逆變器、電機等測試中，大家除了關注電壓、電流和功率等一些基本參數后，其它關注得最多的應該是很多事故的罪魁禍首——諧波。那么什么是諧波？諧波的分類又有什么呢？它的危害又是什么呢？

什么是基波

在介紹“諧波”之前，我們要先了解一個名詞——基波。在百度百科中對“基波”的定義如下：

復合波的最低頻率分量。在復雜的周期性振蕩中，包含基波和諧波。和該振蕩最長周期相等的正弦波分量稱為基波。相應于這個周期的頻率稱為基本頻率。

什么是諧波

在百度百科中，對諧波的定義是“從嚴格的意義來講，諧波是指電流中所含有的頻率為基波的整數倍的電量，一般是指對周期性的非正弦電量進行傅里葉級數分解，其余大于基波頻率的電流產生的電量。從廣義上講，由于交流電網有效分量為工頻單一頻率，因此任何與工頻頻率不同的成分都可以稱之為諧波，這時“諧波”這個詞的意義已經變得與原意有些不符。正是因為廣義的諧波概念，才有了“分數諧波”、“間諧波”、“次諧波”等等說法” 。

這段話看起來挺復雜的，其實簡單理解就是“對周期性交流量進行傅里葉級數分解，得到頻率為基波頻率（大于1）整數倍的分量就是諧波”。如圖2所示，是3次諧波。諧波根據頻率來進行分類，分為奇次諧波、偶次諧波和間諧波。

諧波的分類

奇次諧波——額定頻率為基波頻率奇數倍的諧波，被稱為奇次諧波，如3、5、7次諧波；

偶次諧波——額定頻率為基波頻率偶數倍的諧波，被稱為奇次諧波，如2、4、6次諧波；

間諧波——頻率為基波頻率的整數倍的諧波，倍稱為簡諧波，也叫分量諧波。

諧波的影響

我們通過一組圖片來看看諧波的影響。在圖1的基波上添加一個3次諧波，如圖2所示，那么就得到了如圖 4所示的波形，當繼續的疊加奇次諧波后，就變成了方波，如圖5所示，是疊加3、5、7次諧波，圖6所示是疊加后的波形。

通過上面的波形，我們看到了，由于諧波的產生，然后疊加到基波上，原來的基波發生了很大的改變，由原來的正弦波快要變成了方波，這樣不僅會降低系統容量如變壓器、斷路器、電纜等，還會加速設備老化，縮短設備使用壽命，甚至損壞設備危害生產安全與穩定。

諧波產生的原因

那么諧波究竟是怎么產生的呢？經過分析，諧波產生主要有是由于正弦信號加壓于非線性負載，基波電流發生畸變產生諧波。像常見的主要非線性負載有UPS、開關電源、整流器、變頻器、逆變器等。因此這類型的產品需要使用功率分析儀對其諧波進行測試，后續將為大家介紹市面上的各廠家的功率分析儀測試諧波的優劣勢。

浙江易碩電氣有限公司是專業從事低壓電力電容器，智能電容器，電抗器，無功補償控制器，無功補償裝置系列的研發、設計、生產、銷售和服務為一體的高科技公司。

公司堅持“以科技為動力，以質量求發展”為宗旨，致力打造智能電網專業服務領導品牌。

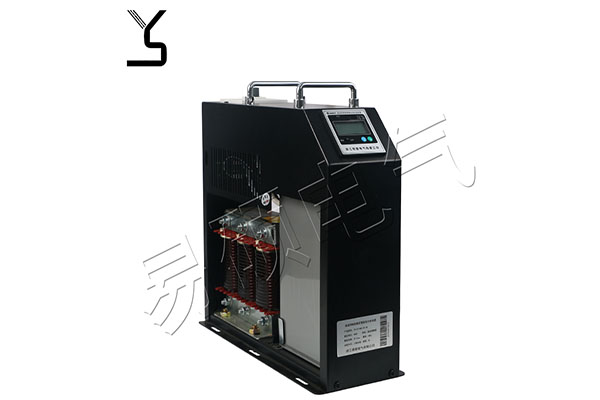

公司擁有一只高水準的研發管理團隊，集研發、生產、銷售、服務于一體，專注于智能無功補償、諧波治理、節能與電能質量治理等電力自動化高科技產業，主要產品有低壓智能電容器、諧波抑制性智能電容器、電力電容器、用電信息采集終端、配變多功能智能配電箱和智能配網等系列。
